조명의 구성 요소는 무엇입니까?

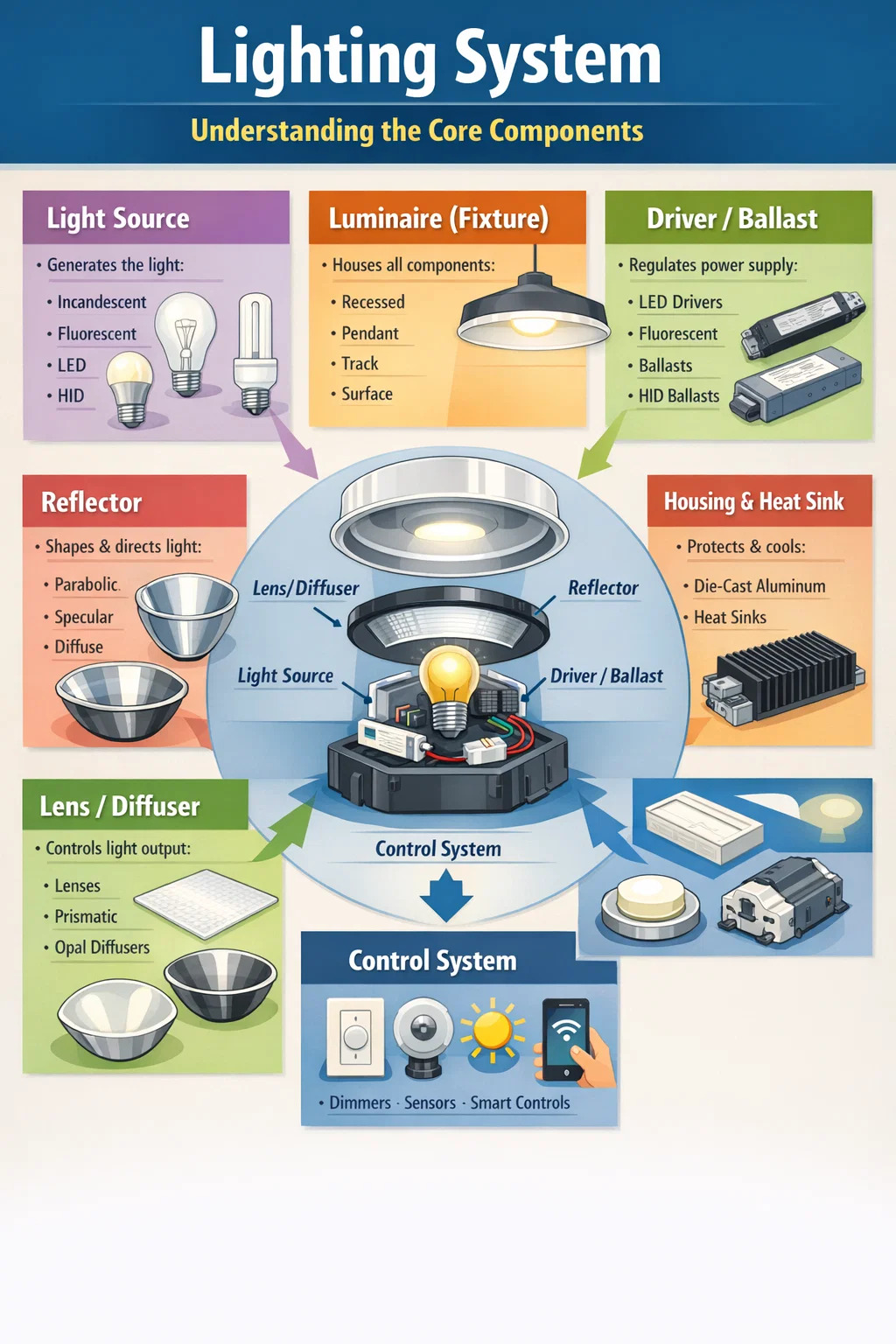

조명은 단지 조명에 관한 것이 아닙니다. 이는 뚜렷하고 상호 의존적인 구성 요소로 구성된 세심하게 설계된 시스템입니다. 조명의 핵심 구성요소에는 광원, 등기구(고정물), 안정기 또는 드라이버, 반사판, 렌즈 또는 확산기, 하우징 및 제어 시스템이 포함됩니다. 각 부분은 빛이 생성되고, 형성되고, 분산되고, 관리되는 방식을 결정하는 데 있어 특정한 역할을 합니다. 가정용 조명 계획을 설계하든, 상업 공간을 설정하든, 기존 설치 문제를 해결하든 이러한 부분을 이해하면 결정적인 이점을 얻을 수 있습니다.

광원: 모든 것이 시작되는 곳

광원은 실제로 빛을 발생시키는 부품입니다. 이는 모든 조명 시스템에서 가장 잘 알려진 부분이며, 그 뒤에 있는 기술은 지난 수십 년 동안 극적으로 변화했습니다.

백열전구

전통적인 백열등은 빛이 날 때까지 텅스텐 필라멘트를 통해 전류를 통과시켜 작동합니다. 이 전구의 연색성 지수(CRI)는 100입니다. 즉, 백열등 아래의 색상이 자연광에서와 동일하게 나타납니다. 그러나, 백열전구는 에너지의 약 10%만을 가시광선으로 변환합니다. , 나머지 90%는 열로 손실됩니다. 보다 효율적인 기술을 위해 이러한 기술은 대체로 단계적으로 폐지되고 있습니다.

형광등

형광등은 수은 증기를 여기시켜 작동하며, 이는 자외선을 생성하고 인광체 코팅을 활성화하여 가시광선을 방출합니다. 백열등보다 훨씬 더 효율적입니다. 32W T8 형광등은 75W 백열전구와 거의 동일한 광 출력을 생성합니다. 일반적인 응용 분야에는 사무실, 학교 및 상업 공간이 포함됩니다. 소형 형광등(CFL)은 이 기술을 주거 환경에 도입했습니다.

LED(발광 다이오드) 소스

이제 LED 기술은 거의 모든 응용 분야에서 지배적인 광원이 되었습니다. LED는 와트당 200루멘을 초과하는 발광 효율을 달성할 수 있습니다. , 백열전구의 경우 약 15lm/W인 것과 비교됩니다. 작동 수명은 25,000~100,000시간이고 수은을 포함하지 않으며 따뜻한 2700K부터 일광 6500K까지 다양한 색온도로 제공됩니다. 60W 백열등을 대체하는 표준 LED 전구는 일반적으로 8~10와트만 소비합니다.

고강도 방전(HID) 발생원

HID 램프에는 메탈할라이드, 고압 나트륨(HPS) 램프, 수은 증기 램프가 포함됩니다. 이는 넓은 영역에 걸쳐 높은 광 출력이 필요한 실외 및 산업 환경에서 주로 사용됩니다. 예를 들어, 400W 메탈 할라이드 램프는 약 36,000루멘을 생성할 수 있습니다. HID 소스는 최대 밝기에 도달하기까지 몇 분의 예열 기간이 필요합니다.

등기구: 모든 것을 수용 조명 부품 함께

일반적으로 조명기구라고 불리는 등기구는 모든 관련 구성 요소와 함께 광원을 수용하고 지원하는 완전한 장치입니다. 등기구의 디자인은 조명 설치의 미적 및 기능적 성능 모두에 직접적인 영향을 미칩니다.

등기구는 장착 유형, 배광 패턴 및 의도된 환경에 따라 분류됩니다. 일반적인 장착 유형은 다음과 같습니다.

• 매립형 설비 — 천장이나 벽에 설치하여 깔끔하고 낮은 외관을 제공합니다.
• 표면 장착형 고정 장치 — 홈 없이 표면에 직접 부착
• 펜던트 고정물 — 코드, 막대 또는 체인을 통해 천장에 매달아 놓음
• 트랙 조명기구 — 전기 트랙에 장착되어 위치를 변경할 수 있음
• 기둥 장착형 또는 포스트탑 고정 장치 — 지역 조명을 위해 야외에서 사용됩니다.

등기구 본체는 램프 및 전기 부품에 대한 기계적 보호 기능도 제공하며, 실외 또는 산업 환경에서 IP(Ingress Protection) 등급은 조명 기구가 먼지와 습기에 얼마나 잘 저항하는지를 결정합니다. 예를 들어, IP65 등급 등기구는 완벽하게 먼지가 차단되고 워터 제트로부터 보호되므로 외부 응용 분야에 적합합니다.

안정기 및 드라이버: 전원 관리 구성 요소

모든 광원이 표준 전기 공급 장치에 직접 연결될 수 있는 것은 아닙니다. 많은 경우 램프에 흐르는 전류를 조절하는 장치가 필요합니다. 이러한 장치는 안정기(형광등 및 HID 램프용)와 드라이버(LED용)입니다.

형광등 및 HID 램프용 안정기

안정기는 형광등 및 HID 회로의 전류를 제한하고 조절합니다. 그것이 없으면 이 램프는 고장날 때까지 점점 더 많은 전류를 소모하게 됩니다. 수십 년 동안 자기식 안정기가 표준이었지만 전자식 안정기는 더 높은 효율성, 깜박임 감소, 조용한 작동으로 인해 이를 대체했습니다. T8 형광등용 전자식 안정기는 일반적으로 20,000Hz 이상의 주파수에서 작동하여 자기 유형과 관련된 100/120Hz 깜박임을 완전히 제거합니다.

LED 드라이버

LED 드라이버는 AC 주전원 전압을 LED에 필요한 DC 전압 및 전류로 변환합니다. LED는 전류 변동에 매우 민감합니다. — 작은 과전류라도 수명을 크게 단축하거나 즉각적인 고장을 일으킬 수 있습니다. 정전류 드라이버는 전압 변화에 관계없이 고정 전류(일반적으로 350mA, 700mA 또는 1050mA)를 공급하는 가장 일반적인 유형입니다. 정전압 드라이버는 고정 전압(일반적으로 12V 또는 24V DC)을 공급하며 LED 스트립 조명과 같은 애플리케이션에 사용됩니다. 디밍 가능 드라이버를 사용하면 많은 최신 설치에 중요한 기능인 디밍 제어 시스템과 통합할 수 있습니다.

반사판: 광 출력 방향 지정 및 형성

광원 자체는 모든 방향으로 빛을 방출합니다. 반사판은 빛을 대상 영역으로 방향을 바꾸고 집중시켜 유용한 광 출력을 극적으로 높이고 효율성을 향상시킵니다. 반사경의 기하학적 구조와 표면 마감에 따라 빛의 분포 패턴이 결정됩니다.

일반적인 반사경 모양은 다음과 같습니다.

• 포물선형 반사경 — 스포트라이트와 투광 조명에 이상적인 좁고 평행한 광선을 생성합니다.
• 타원형 반사경 — 연극 및 디스플레이 조명에 사용되는 초점에 빛을 집중시킵니다.
• 정반사(거울 마감) 반사경 — 효율성은 높지만 눈부심 가능성이 있는 선명하고 정의된 빔을 생성합니다.
• 무광택 또는 확산 반사경 — 빛을 더 광범위하게 분산시켜 거친 그림자를 줄입니다.

반사판 재질에는 광택 처리된 알루미늄(반사율 85~95%), 은도금 알루미늄(반사율 최대 98%), 흰색으로 칠해진 표면(반사율 약 70~85%)이 포함됩니다. 재료 선택은 반사광의 양과 품질 모두에 영향을 미칩니다.

렌즈 및 디퓨저: 빛의 품질 및 분포 제어

렌즈와 디퓨저는 빛이 고정 장치에서 나가는 방식을 수정하기 위해 광원 앞에 배치된 광학 구성 요소입니다. 실용적이고 미적인 목적을 모두 충족합니다.

렌즈

렌즈는 빛을 굴절시켜 방향과 빔 각도를 변경합니다. 극장 및 영화 조명에서 흔히 볼 수 있는 프레넬 렌즈는 동심원 링을 사용하여 가볍고 얇은 상태를 유지하면서 가장자리가 부드러운 빔을 생성합니다. 사무실 트로퍼 및 산업용 등기구에 자주 사용되는 프리즘 렌즈는 하향 조명을 더 넓은 분포로 방향을 바꾸어 작업 공간 전체의 균일성을 향상시킵니다. LED 모듈용 빔 형성 렌즈를 사용하면 최소 10°에서 최대 120°까지 빔 각도를 정밀하게 제어할 수 있습니다.

디퓨저

디퓨저는 빛을 산란시켜 눈부심을 줄이고 더 부드럽고 고른 조명을 만듭니다. 오팔(유백색) 디퓨저는 가장 일반적이며 균일하고 눈부심 없는 외관을 제공합니다. 프리즘형 디퓨저는 오팔 유형보다 더 많은 빛 투과율을 제공하면서도 광원을 직접 볼 수 있는 부분은 줄입니다. 마이크로 프리즘 디퓨저는 램프를 시야에서 효과적으로 숨기면서 최대 92%의 빛을 투과시키는 세련된 버전입니다. LED 패널 조명에서 디퓨저는 개별 LED 도트를 마스킹하고 매끄럽고 균일한 표면을 만드는 데 매우 중요합니다.

주택 및 열 관리 시스템

조명기구의 하우징은 내부 구성요소를 물리적 손상과 환경적 요인으로부터 보호합니다. 그러나 특히 LED 조명에서 하우징은 중요한 열 관리 기능도 제공합니다. 열은 LED 성능과 수명의 가장 큰 적입니다.

LED 접합 온도(반도체 자체의 온도)는 루멘 출력과 수명에 직접적인 영향을 미칩니다. 정격 최대 온도보다 접합 온도가 10°C 상승할 때마다 LED 수명이 약 50% 감소할 수 있습니다. 효과적인 열 관리 전략에는 다음이 포함됩니다.

• 방열판 — LED에서 열을 전도하고 발산하는 알루미늄 핀 또는 플레이트
• 열 인터페이스 재료(TIM) — LED와 방열판 사이에 배치된 열 전도성 페이스트 또는 패드
• 금속 코어 PCB(MCPCB) — 열을 빠르게 확산시키는 알루미늄 또는 구리 베이스 레이어가 있는 회로 기판
• 활성 냉각 팬 — 수동 냉각이 불충분한 매우 고전력 애플리케이션에 사용됩니다.

주택 자재도 중요합니다. 다이캐스트 알루미늄은 우수한 열 전도성(합금에 따라 약 96~230W/m·K), 내구성 및 상대적으로 가벼운 무게로 인해 널리 사용됩니다. 폴리카보네이트 및 기타 플라스틱은 열 수요가 최소화되는 저전력 애플리케이션에 사용됩니다.

조명 제어 시스템: 조명 작동 시기 및 방식 관리

제어 시스템은 현대 조명에서 점점 더 중요한 구성 요소가 되고 있습니다. 조명이 켜지고 꺼지는 시기, 작동 강도, 환경 조건이나 사용자 입력에 반응하는 방식을 제어합니다. 효과적인 조명 제어로 에너지 소비를 줄일 수 있습니다. 30% ~ 60% 통제되지 않는 시스템과 비교.

조광기

조광기는 램프에 공급되는 전압이나 전류를 줄여 램프의 출력을 낮춥니다. LED 시스템의 경우 위상 컷 조광기(TRIAC 조광기)와 0~10V 아날로그 조광기가 가장 일반적인 유형입니다. 조광기 유형을 LED 드라이버 사양과 일치시키는 것이 중요합니다. 호환되지 않는 조합으로 인해 깜박임, 조광 범위 제한 또는 램프 고장이 발생하기 때문입니다. 고품질 LED 조광 시스템은 눈에 띄는 깜박임이나 소음 없이 100%에서 최소 1%까지 원활하게 조광할 수 있어야 합니다.

점유 및 모션 센서

점유 센서는 사람이 감지되면 자동으로 조명을 켜고 정의된 비활성 기간이 지나면 꺼집니다. 수동적외선(PIR) 센서는 움직이는 따뜻한 물체에서 나오는 적외선 복사의 변화를 감지합니다. 초음파 센서는 음파 반사를 통해 움직임을 감지하므로 장애물이 있는 공간에서도 효과적입니다. 이중 기술 센서는 정확도를 높이기 위해 두 가지 방법을 결합합니다. 상업용 사무실에서는 점유 센서만으로도 일반적으로 조명 에너지 사용량을 25~50%까지 줄입니다.

일광 수확 시스템

이 시스템은 광센서를 사용하여 주변 일광 수준을 측정하고 자연광이 충분할 때 전등을 자동으로 어둡게 하거나 끄는 역할을 합니다. 상업용 건물의 남향 주변 구역에서 일광 수확을 사용하면 낮 시간 동안 조명 에너지 소비를 40~70% 줄일 수 있습니다.

스마트하고 네트워크로 연결된 조명 제어

최신 스마트 조명 시스템을 사용하면 개별 설비 또는 그룹을 원격으로 프로그래밍, 모니터링 및 조정할 수 있습니다. DALI(Digital Addressable Lighting Interface), DMX512(엔터테인먼트 조명에 사용), Zigbee 및 Bluetooth Mesh와 같은 프로토콜을 사용하면 정교한 장면 관리 및 에너지 보고가 가능합니다. 대규모 상업용 설치에서 이러한 시스템은 사용 패턴에 대한 자세한 데이터를 제공하여 지속적인 최적화를 가능하게 합니다.

배선 및 전기 부품

모든 조명 설치 뒤에는 배선, 배선함, 회로 차단기 및 변압기를 포함하는 전기 인프라가 있습니다. 이는 항상 눈에 보이는 것은 아니지만 해당 사양은 안전과 성능에 직접적인 영향을 미칩니다.

저전압 LED 시스템, 특히 12V 또는 24V DC에서 실행되는 시스템은 주 전압을 낮추기 위해 적절한 변압기 또는 전원 공급 장치가 필요합니다. 과도한 전압 강하 없이 전류 부하를 처리하려면 와이어 게이지를 올바르게 지정해야 합니다. 예를 들어, 10미터 거리에서 50와트의 부하를 실행하는 24V LED 시스템에서 작은 크기의 와이어(예: 0.5mm²)를 사용하면 2V 이상의 전압 강하가 발생하여 LED 밝기가 눈에 띄게 감소하고 색상 불일치가 발생할 수 있습니다.

퓨즈 또는 회로 차단기 형태의 회로 보호는 과부하 또는 단락으로 인한 손상을 방지합니다. 감전을 방지하려면 젖거나 습한 장소에 지락 회로 차단기(GFCI)가 필요합니다.

주요 조명 부품 비교: 참조 개요

색온도 및 연색성: 조명 품질을 정의하는 성능 지표

같은 의미의 물리적 구성 요소는 아니지만 색온도와 연색성 지수(CRI)는 주어진 조명 시스템에서 공간의 모양과 느낌을 결정하는 광원과 관련된 기본 사양입니다.

색온도(CCT)

켈빈(K) 단위로 측정되는 색온도는 백색광의 겉보기 따뜻함이나 차가움을 나타냅니다. 따뜻한 흰색(2700K~3000K) 침실과 레스토랑에 적합한 아늑하고 편안한 분위기를 조성합니다. 뉴트럴 화이트(3500K~4000K) 사무실과 소매점에서 흔히 볼 수 있습니다. 시원한 일광(5000K~6500K) 주의력을 높이고 실험실이나 작업장과 같은 작업 집약적인 환경에서 사용됩니다. 주어진 응용 분야에 잘못된 색온도는 공간을 불편하게 만들거나 생산성을 저하시킬 수 있습니다.

연색성 지수(CRI)

CRI는 광원이 기준 광원과 비교하여 색상을 얼마나 정확하게 렌더링하는지를 0~100의 척도로 측정합니다. CRI 80은 대부분의 상업용 애플리케이션에 허용되는 최소값으로 간주됩니다. CRI 90은 소매점, 갤러리, 의료 시설 및 색상 정확도가 중요한 모든 곳에 권장됩니다. CRI가 높은 LED를 사용할 수 있지만 일반적으로 CRI가 낮은 LED보다 가격이 더 비싸고 효율이 약간 낮은 경우도 있습니다.

조명 부품이 전체 시스템에서 함께 작동하는 방식

개별 구성 요소를 이해하는 것은 중요하지만 조명 설치의 실제 성능은 이러한 부품이 얼마나 잘 작동하는지에 따라 달라집니다. 잘못 설계된 드라이버와 결합된 고품질 LED 칩은 성능이 저하됩니다. 부적절하게 일치하는 렌즈와 잘 지정된 반사경은 원치 않는 아티팩트를 생성할 수 있습니다. 그리고 최고의 조명기구라도 제어 시스템이 호환되지 않거나 열 관리가 불충분하면 결과가 좋지 않습니다.

예를 들어 의류 소매점을 생각해 보세요. 목표는 의류를 생동감 있고 매력적으로 보이게 만드는 것입니다. 이상적인 시스템에는 다음이 포함될 수 있습니다.

1. 3000K의 높은 CRI(CRI 95) LED 소스로 따뜻하고 매력적인 톤으로 패브릭 색상을 정확하게 렌더링합니다.
2. 벽에 빛이 쏟아지지 않고 상품 디스플레이에 빛을 집중시키는 25~35° 빔 각도의 반사경
3. 하루 종일 기분을 조절할 수 있는 0~10V 조광 기능을 갖춘 정전류 LED 드라이버
4. 상품 배열 변경에 따라 위치를 유연하게 변경할 수 있도록 천장 그리드에 장착된 트랙 조명기구
5. 자연광이 충분할 때 에너지 소비를 줄이기 위해 매장 창문 근처에 일광 수확 센서를 설치했습니다.

각 구성 요소는 전반적인 설계 의도를 충족하도록 선택되었습니다. 비용 절감을 위해 CRI 80 소스를 대체하는 등 이들 중 하나를 변경하면 고객 경험과 잠재적인 판매 성과에 영향을 미치는 방식으로 최종 결과가 저하됩니다.

이러한 시스템적 사고는 기능적인 조명 설치와 우수한 조명 설치를 구별하는 요소입니다. 단일 방을 지정하든 건물 전체를 지정하든 관계없이 공간의 요구 사항에 대해 각 조명 부품을 평가하고 구성 요소 간의 호환성을 확인하는 것이 좋은 조명 디자인의 기초입니다.
